上一篇《PID 入门》里，我们把一个单电机的速度环从只有 P 开始，一步步调到能稳稳跟住目标速度。如果你已经跑通了那一步，恭喜——你已经摸到了控制的门。但单环只能让”一个量”听话，真正上赛道的车要同时管两件事：跑多快和往哪拐。这一篇，我们把单环升级成能上场的完整控制：先讲方向环，再讲串级双环，最后讲一套”不打就翻车”的工程补丁。

先说一句大实话：很多人调车调到崩溃，以为是 Kp/Ki/Kd 没拧到位，其实十有八九是少打了某个补丁。这些补丁往往比纠结那三个参数更决定成败。 这篇就是带你把它们一次配齐。

方向环：偏差怎么变成”左右轮速度差”

小车靠两个轮子转向。想右转，就让右轮慢一点、左轮快一点，车头自然就偏过去了——跟划船一个道理。

那”该偏多少”从哪来？来自一个偏差。这个偏差可以是： – 循迹题：摄像头看到的赛道中线偏差，或灰度/电感传感器的左右差(差比和)； – 方向保持题：陀螺仪测到的偏航角(Yaw)误差，比如”我想走直线，结果车头偏了 5 度”。

把这个偏差喂给一个 PID(方向环实际上多数只用 PD，下面会解释)，算出一个转向量 turn，再分配到左右轮：

$$\text{左轮目标} = \text{base} – \text{turn}, \qquad \text{右轮目标} = \text{base} + \text{turn}$$

base 是直行基础速度。这个加减号谁正谁负，取决于你电机和传感器的安装方向，调的时候试一下就知道。

它背后是差速车的运动学(给定线速度 $v$、角速度 $w$、轮距 $L$)：

$$v_R = v + \tfrac{1}{2} w L, \qquad v_L = v – \tfrac{1}{2} w L$$

平衡车里有个更直接的经典写法，是在 PWM 层直接把几路输出叠加，可以借鉴它的”共模/差模”思路：

// 直立项 + 速度项(共模,左右一样) ± 转向项(差模,左右相反)
Moto_Left  = Balance_Pwm + Velocity_Pwm - Turn_Pwm;   // 左轮
Moto_Right = Balance_Pwm + Velocity_Pwm + Turn_Pwm;   // 右轮

// 纯差速循迹小车去掉 Balance,在"目标速度层"做混合:
// Left_Speed_Goal  = base_speed - turn;
// Right_Speed_Goal = base_speed + turn;

方向环为什么常常只用 PD，不加 I？

方向环里那个 turn 一般用位置式 PD(位置式、增量式的区别《PID 入门》讲过了)。入弯时偏差会突然变大，这一下主要靠 D 项来响应——D 看的是”偏差变化率”，偏差一跳它最敏感，能让车提前打方向。

那 I 呢？社区里有很强的共识：方向环通常弱化甚至不加 I。原因有两个：陀螺仪有零飘、车轮会打滑，数据本身就不太准，靠 I 去”消静差”意义不大；而且 I 会引入延迟，过弯后车身”拖泥带水”半天回不到中线。

这里有个真实的坑：有人调方向环手痒加了积分，结果回正迟钝、过弯后车身拖泥带水回不到中线；去掉 I 只留 PD 后转向立刻干脆了。(来源)

调方向环之前，先验极性！

这是新手最容易栽的地方，而且一栽就是”参数怎么调都没用”。

验极性的方法极简单：给一个正的 Kp，然后用手去转车。 – 车反抗你、想转回来 → 负反馈，极性对 ✅ – 车顺着你越转越欢 → 正反馈，极性反了 ❌，把符号取反，或交换电机线/陀螺仪安装方向

调 P 和 D 的口诀和单环一样：从 D=0、只加 P 开始，P 加到走直线/循迹基本能跟线、但弯道略冲；再加 D 抑制过冲和振荡。P 太大直道会画龙(蛇形摆)，D 太大对噪声敏感会高频抖舵。 一套能照抄的完整方向环调参步骤，留到《PID 调参实战》一篇细讲。

串级双环：老板与员工

单环 PID 自稳性还凑合，但一遇到负载变化——上坡、打滑、电池掉压——跟随就会滞后甚至失稳。串级(双反馈)PID 是控制赛道的标准答案，它的核心思想一句话：

具体到小车： – 外环(方向/位置/角度)：负责”对不对得准、到没到位”。它的输出不直接驱动电机，而是作为内环的目标值。 – 内环(速度/角速度)：负责让实际转速快速精确跟上外环给的目标，输出才真正变成 PWM。

偏差大时，外环给一个大目标速度让车快速逼近；快到了，外环把目标速度收小，避免冲过头。

为什么这样就更抗造？举个上坡的例子：上坡瞬间电机实际转速被拖下来，内环立刻发现”我没跟上目标”，马上加大 PWM 顶上去(粗调、快)，外环再慢慢保证最终到位(细调)。所以串级在变负载、高速时明显比单环稳，提速时不甩尾。(来源)

分工：速度内环用增量式 PI，方向外环用位置式 PD

多数车队的搭配是： – 速度内环 → 增量式 PI：输出是增量累加，电机不容易在正反转之间突跳，天然好处理饱和，只需输出限幅。 – 方向外环 → 位置式 PD：偏差直观、响应快，不加(或只加极小)I。

速度内环的标准写法(左轮为例，偏差 = 目标 − 编码器)：

void Left_Speed_Control(void)
{
    float erro = Speed_Goal - Left_Encoder;            // 偏差 = 目标 - 编码器读数
    // 增量式: Δu = P*(e-e1) + I*e + D*(e-2*e1+e2)
    Left_Speed_PID.OUT += ( Left_Speed_PID.P * (erro - Left_Speed_Lasterro)
                          + Left_Speed_PID.I *  erro
                          + Left_Speed_PID.D * (erro - 2*Left_Speed_Lasterro + Left_Speed_Preverro) );
    Left_Speed_OUT = Range_protect((int)Left_Speed_PID.OUT, -9000, 9000); // 输出限幅
    Left_Speed_Preverro = Left_Speed_Lasterro;
    Left_Speed_Lasterro = erro;
}

内环要比外环跑得快得多

这是串级的命门：内环周期必须远小于外环周期。

经验上，内环周期取外环的 1/3 到 1/10(等价于内环带宽是外环的 3~10 倍)。这是跨多个来源一致的核心规律——量级上把握住就行，不必死抠精确数字。代码实现很简单，用一个计数器分频：内环每次中断都算，外环每隔 N 次才算一次。

// 在同一个定时器中断(周期 T)里:
current_loop();                       // 最内环:每次都算
if (outer_ring_timer % 2 == 0)        // 速度环:每 2T 算一次
    speed_loop();
if (outer_ring_timer % 3 == 0)        // 位置/方向外环:每 3T 算一次
    position_loop();
outer_ring_timer++;

野火的有刷电机三环例程就是这么干的：电流内环每 T、速度环每 2T、位置环每 3T。平衡车的经典分层大致是直立/角度环最快(约 5~10ms)、速度外环为它的若干倍周期。

调参铁律：先调内环，后调外环

正确流程： 1. 先屏蔽外环(把外环运算注释掉，或给内环一个固定目标速度)。 2. 单独调内环：让车架空或直线低速跑，给一个突变的目标速度，看编码器波形——调到能快速、平滑、几乎不超调地跟上，受扰后不振荡。 3. 内环稳了，对外环来说它就近似成了一个”稳定快速的等效环节”。这时再像调普通 PID 那样调外环：先加 P，再加 D。

工程补丁八件套：不打就翻车

终于到了这一篇真正的”硬核私货”。下面这八个补丁，每一个都对应一类”调参怎么都调不好”的诡异现象。把它们配齐，你的车才算从”实验室能跑”进化到”赛场能扛”。

补丁 1：积分限幅 + 补丁 7：输出限幅

这俩是一对，一起讲。输出限幅是把最终 PWM 夹到 [-Max, Max]；积分限幅是单独给积分累加项设上下界。

顺序也是固定的：先有输出限幅，anti-windup 才有”是否饱和”可判断。 国一开源 Enterprise_E 里就是电机环积分限幅 i_Max=1000、转向环 i_Max=400，和输出限幅各自独立。

补丁 2：积分分离

专治起步/大阶跃时的猛烈超调。思路：误差大时关掉积分(只用 PD 快速逼近)，误差进入小范围才投入积分消静差。

可以做成三段式平滑过渡：

if (pid->errABS > 50)         kiIndex = 0.000f;   // 大误差:关积分,纯 PD 冲
else if (pid->errABS > 30)    kiIndex = 0.600f;   // 中误差:半投
else                          kiIndex = 1.000f;   // 小误差:全投,消静差
pid->outPut = pid->outPutP + pid->outPutI * kiIndex + pid->outPutD;

实战反馈：智能车里积分分离比变速积分更直接好用、更干脆。(来源)

补丁 3：抗积分饱和(anti-windup)

这是积分类问题的总根源。积分饱和(windup)是指：误差长期同号 → 积分越累越大 → 输出顶到饱和 → 等误差反向时，积分要很久才泄完 → 造成大滞后、大超调。

有两大流派。

流派 A：遇限削弱(条件积分 / clamping)——输出已饱和时，只允许”会让积分往回退”的累加：

if (ABS(pid->outPutLast) > outPutLimit) {
    // 仅当积分会被"反向"削弱时才累加(误差与积分异号才累加)
    if ((pid->errSum > 0 && pid->errNow < 0)
     || (pid->errSum < 0 && pid->errNow > 0)) {
        pid->errSum += pid->errNow;
    }
    // 同号(会让积分更饱和) → 本次不累加
} else {
    pid->errSum += pid->errNow;   // 未饱和,正常累加
}

流派 B：反计算(back-calculation)——饱和时把”饱和差”按一定速率反喂给积分器，主动把它拉回来。离散实现很干脆：

# 先算未饱和输出 op
if op[i] > op_hi:        # 触上限
    op[i] = op_hi
    ie[i] = ie[i] - e[i] * delta_t    # 抵消本次积分增量
if op[i] < op_lo:        # 触下限
    op[i] = op_lo
    ie[i] = ie[i] - e[i] * delta_t

反计算有个跟踪时间常数 $T_t$，经验取 $T_t = \sqrt{T_i \cdot T_d}$，且满足 $T_d < T_t < T_i$；$T_t$ 越小，积分泄得越快。

补丁 4：微分先行 / 对测量值微分

专治”设定值突变”。如果微分项是对误差做差分，那么设定值一阶跃(比如目标速度从 0 突然变 100)，误差瞬间巨变，微分项会蹦出一个巨大的尖峰冲击执行器——这就是 derivative kick(微分踢)。

解法：微分项改用 $-(PV_k – PV_{k-1})$，作用在测量值上而非误差上：

// 微分项用 -(PV变化) 代替 (误差变化),二阶形式同时抑制噪声
u_k = u_k_1
    + KP*(e_k - e_k_1)
    + KI*e_k*dt
    - KD*(PV_k - 2*PV_k_1 + PV_k_2)/dt;

补丁 5：微分低通滤波(不完全微分)

专治”加大 D 就抖/啸叫”。纯微分会把编码器、陀螺仪、ADC 的高频噪声放大成抖动甚至尖啸。

做法是给微分项串一个一阶低通：

thisError = setpoint - processValue;
integral += thisError;
// 关键: (1-α)*新微分 + α*上次微分
thisDev = Kd*(1.0f - alpha)*(thisError - lasterror) + alpha*lastdev;
result  = Kp*thisError + Ki*integral + thisDev;
lasterror = thisError;
lastdev   = thisDev;

系数 $\alpha \in (0,1)$：$\alpha=0$ 无滤波、$\alpha=1$ 等于没微分。等价于工业界的微分滤波系数 $N$(典型 8~20，越小滤得越狠)。

补丁 6：电机死区补偿

专治”低速/小误差时车原地哒哒抖，或干脆趴窝不动”。静摩擦加上 H 桥死区，会让占空比低于某个阈值(常见 5%~10%，或绝对值如 < 65/1000)时电机根本不转——这时控制增益在死区内突然变 0，系统就极限环抖动或卡死。

补偿就是输出非零时，叠加一个符号相关的偏置把死区”跨过去”：

if (out > 0)      out += DEAD_ZONE;   // 正向跨死区
else if (out < 0) out -= DEAD_ZONE;   // 反向跨死区
// out == 0 时保持 0,避免零点附近来回跳

补丁 8：电池电压补偿

这是”实验室调好、上场翻车”的隐形元凶。同一个占空比下，电机力矩正比于母线电压；电池从满电掉到欠压，等效 Kp 就悄悄变小了，高速时车会变软、摆头甚至失控。

补偿公式简单，但要 ADC 实测电池电压：

// V_NOMINAL 为标称/调参时电压, v_batt 由 ADC 实测
pwm_out = pid_out * (V_NOMINAL / v_batt);

一个真实战例：高速行驶时车突然失控摆头，排查半天发现是电池电量下降导致同占空比下力矩变小、等效 Kp 变软。加上电压补偿后，从满电到亏电表现终于一致了。(来源)

一张表，把八件套对号入座

你看到的症状	八成是缺了哪个补丁
起步给大目标，车猛冲过头(大超调)	积分分离 + 积分限幅 + anti-windup
误差反向后车迟迟不回头、退饱和慢	anti-windup(遇限削弱 / 反计算)
一改目标值，输出就猛地蹿一下	微分先行(对测量值微分)
一加大 Kd，车就高频抖/啸叫	微分低通滤波
低速/小误差原地哒哒抖或趴窝	死区补偿
满电调好上场，后半程变软/摆头	电池电压补偿
反向时积分泄不掉、冲过头	积分限幅(只限输出不够)
输出超过 PWM 量程	输出限幅(也是所有抗饱和的前提)

别忘了陀螺仪零飘

方向环如果用陀螺仪 Yaw 做反馈，零飘是绕不开的。一个真实战例：2024 电赛 H 题某队原计划用编码器 PID 调速，却发现两个轮子性能不一致、达到恒速的时间都不一样，被逼着改用陀螺仪 Yaw 检测偏航角控直行；结果省赛前夜先误烧了十轴模块，又发现 MPU6050 的 Yaw 在漂，最后比赛前 6 小时才把应急模块移植成功。(来源)

另外，左右电机/编码器往往天生不一致，最好左右各用一套速度 PID 参数分别整定，或在差速混合里加补偿，别指望一套参数包打天下。

收个尾：补丁配齐，参数才有意义

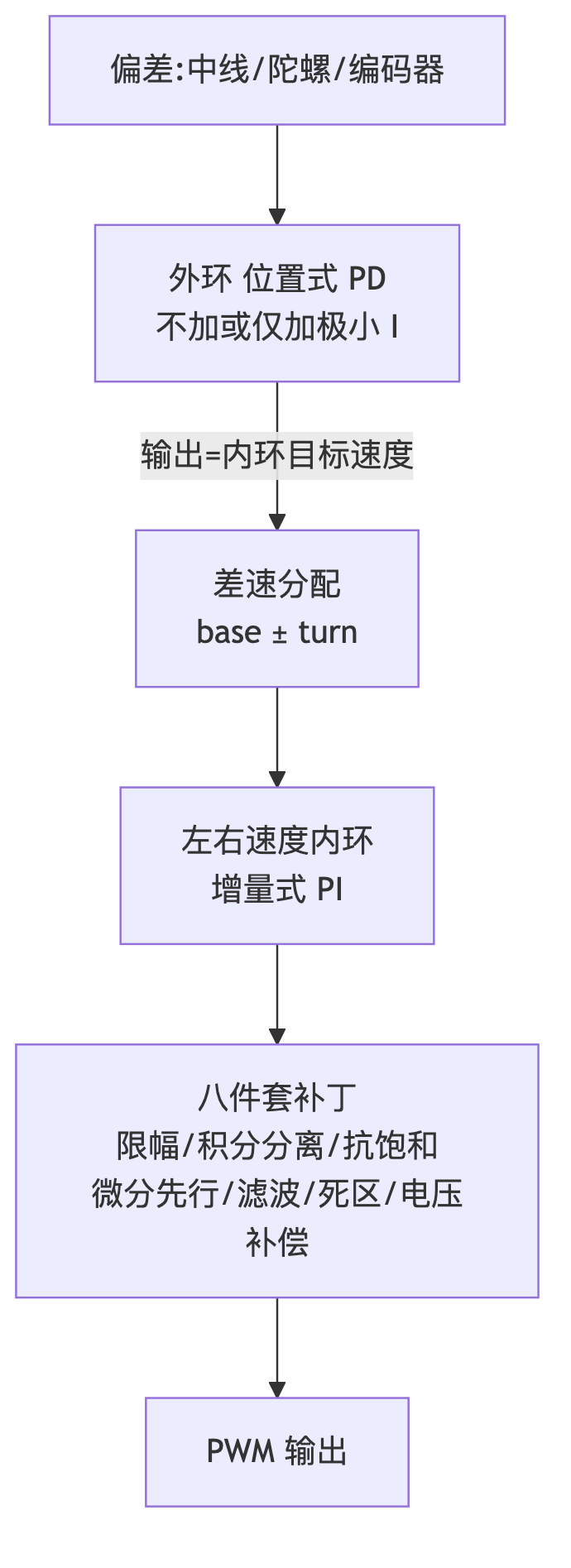

把这一篇捋一遍，你应该建立起这样一条心智：

想看这套东西在真实比赛代码里长什么样，强烈推荐通读第十六届智能车国一开源 ittuann/Enterprise_E：它的 pid.c 把误差限幅、积分限幅、积分分离、专家 PID、前馈补偿全配齐了，注释也到位，是工程补丁落地的最佳样板；配套博客更是把抗饱和、积分分离、不完全微分讲透了。串级落地代码可以参考 STM32 的 xxpcb/stm32-motor-pid、TI MSPM0 赛道(对口 2024 H 题)的 Szturin/M0G3507-TI-CAR，原理教程则首推野火有刷电机多环控制。

到这里，方向环、串级、补丁你都备齐了，但参数到底怎么从 0 一步步拧出来、波形该看哪些症状下哪些药——那才是真正的硬功夫。具体调参流程，我们留到下一篇 PID 调参实战，用一套能照抄的步骤和一张”波形症状→该调哪个参数”的诊断表，带你把这些参数一个个调到位。
